阀位指示器  ★★★
  • P04
  • 概述

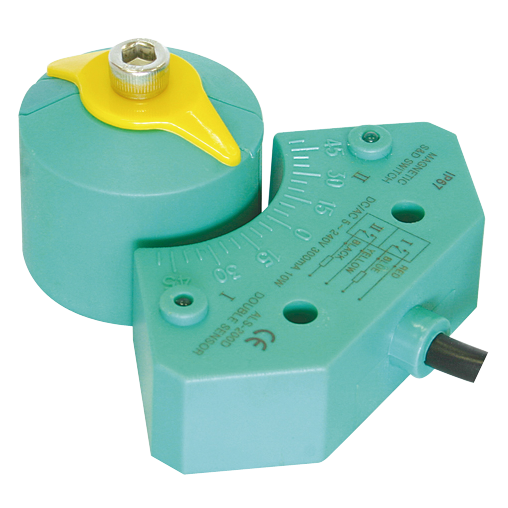

    P04系列阀位指示器是一个旋转位置指示装置,它使用两个簧片开关和两个永久磁铁。它们装在塑料外壳中以保护和便于安装。簧片开关安装在执行器顶部,永久磁铁安装在执行器杆上。当执行器/阀门关闭/打开时,每个开关和磁铁完成一个电路。当执行器/阀打开/关闭时,电路断开。该装置可以检测远程PLC或PC指示阀门的机械位置(开/关)。设备顶部的视觉指示器还可以清晰显示阀门位置以进行本地检测。

    特点

    • 简单的施工和安装
    • 小尺寸
    • 维护方便
    • 灵活安装在不同类型的执行器上

    壳体材质ABS
    接触形式常开的(NO)
    输出形式2 wire
    切换容量1W~10W
    开断电压5VDC/240VAC
    开关电流0~300mA
    开关频率0~4.8KHz
    传感位置-45°/+45°  ±10°
    工作温度-40℃~+85℃
    接近距离1~6mm

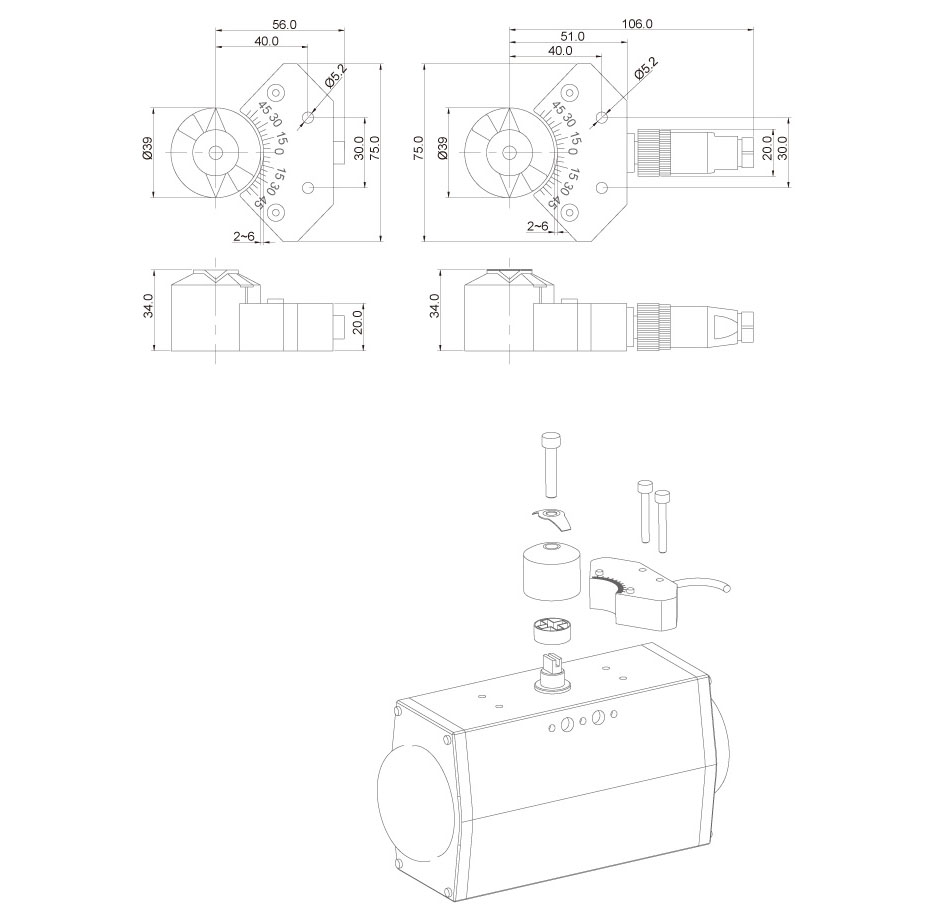

    安装标准的: 30x80 H:20,30
    要求: 30x130 H:20,30
    连接件不锈钢
    线圈FL: 浮动导线(70mm)
    P4: M12-4p接线器
