铸造法兰球阀 ★★★★ B51
概述 B51系列铸钢法兰球阀为API 608全通径设计,适用于阻断各种空气、气体、水、油、液等无杂质介质。 特点 • 螺栓连接的阀盖和分体式设计全通径设计有更好的Kv/Cv • 防脱出阀轴 • 可提供纯PTFE和25%碳纤维增强RPTFE阀座 • 用于球轴体的防静电装置 • 防火安全设计 • 浮动式球 • 法兰或对接焊接头 • 提供蜗轮传动装置
设计标准 | API 608/API 6D | 防火安全标准 | API 607 | 连接标准 | 法兰符合ASME B16.5, 对焊符合ASME B16.25 | 公称直径 | 1/2"-12" | 压力等级 | ANSI Class150, ANSI Class300 | 结构长度 | ASME B16.10 | 温度范围 | -20°C ~ +200°C | 操作装置 | 手柄、齿轮箱 |

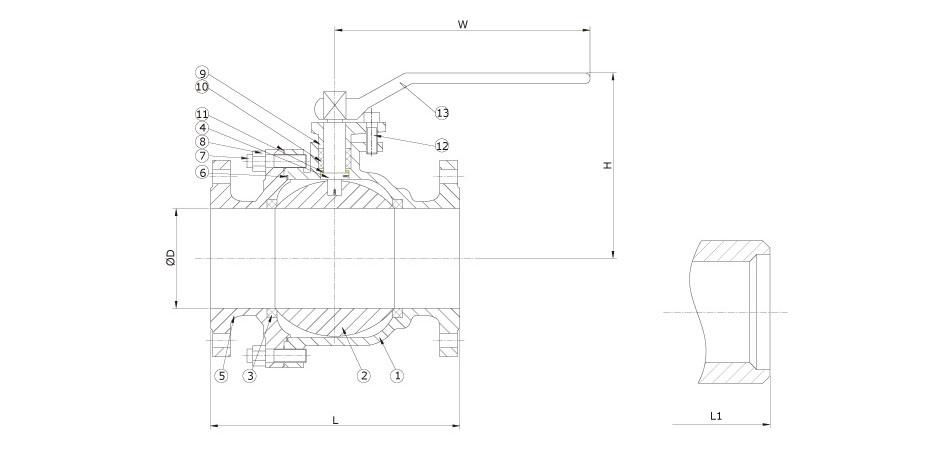

编号 | 零件名称 | 材质 | 1 | 阀体 | CF8M | LCB | WCB | 2 | 阀球 | SS316 | SS304 | SS304 | 3 | 阀座 | PTFE,RPTFE | 4 | 阀轴 | SS316 | SS304 | SS304 | 5 | 阀盖 | CF8M | LCB | WCB | 6 | 阀盖垫圈 | PTFE,石墨+316 | 7 | 阀盖螺栓 | A193 B8 | A320 L7 | A193 B7 | 8 | 阀盖螺母 | A194 8 | A194 4 | A194 2H | 9 | 密封压盖 | SS304 | 10 | 填料 | PTFE,RPTFE | 11 | 止推垫圈 | PTFE,RPTFE | 12 | 压盖螺栓 | A193 B8 | A193 B7 | A193 B7 | 13 | 手柄 | 碳钢 |
尺寸 | Class150 | Class150 重量(kg) | Class300 | Class300 重量(kg) | DN | 英寸 | D | H | L | L1 | W | RF | BW | D | H | L | L1 | W | RF | BW | 15 | 1/2" | 15 | 55 | 108 | 140 | 130 | 2.3 | 2 | 15 | 55 | 140 | 140 | 130 | 2.5 | 1.8 | 20 | 3/4" | 20 | 55 | 117 | 152 | 130 | 3 | 3 | 20 | 55 | 152 | 152 | 130 | 3.5 | 2 | 25 | 1" | 25 | 70 | 127 | 165 | 160 | 4.5 | 4 | 25 | 70 | 165 | 165 | 160 | 5.5 | 3.2 | 40 | 1 1/2" | 38 | 90 | 165 | 190 | 200 | 8 | 6 | 38 | 90 | 190 | 190 | 200 | 10.5 | 5.5 | 50 | 2" | 49 | 105 | 178 | 216 | 350 | 10 | 9 | 49 | 105 | 216 | 216 | 350 | 14.5 | 8.7 | 65 | 2 1/2" | 64 | 155 | 190 | 241 | 400 | 15 | 14 | 64 | 153 | 241 | 241 | 400 | 23.5 | 15 | 80 | 3" | 76 | 185 | 203 | 283 | 500 | 21 | 21 | 76 | 187 | 283 | 283 | 500 | 30 | 18 | 100 | 4" | 100 | 205 | 229 | 305 | 500 | 33 | 35 | 100 | 206 | 305 | 305 | 500 | 55 | 36 | 150 | 6" | 150 | 255 | 394 | 457 | 600 | 93 | 98 | 150 | 255 | 403 | 457 | 600 | 118 | 85 | 200 | 8" | 200 | 280 | 457 | 521 | 800 | 160 | 170 | 200 | 280 | 502 | 521 | 800 | 200 | 152 | 250 | 10" | 250 | 345 | 533 | 559 | 800 | 200 | 225 | 250 | 345 | 568 | 559 | 800 | 250 | 182 | 300 | 12" | 300 | 420 | 610 | 635 | 800 | 280 | 295 | 300 | 420 | 648 | 635 | 800 | 330 | 232 |
|
