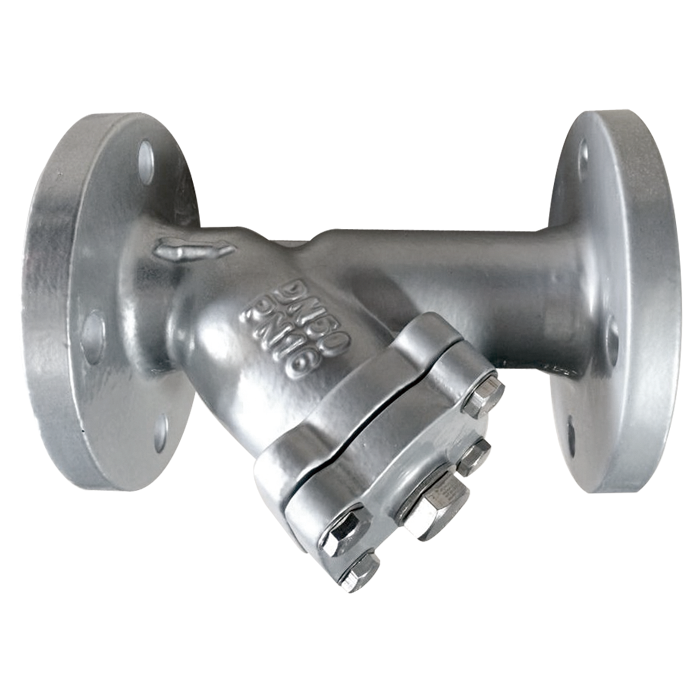

球铁法兰连接Y型过滤器  ★★★
  • S12
  • 概述

    S12系列球铁法兰连接Y型过滤器设计用于使流量通过筛网,从而捕集并保留按大小分类的颗粒。它们最常用于加压管线,气体或液体,但也可用于吸气或真空条件。它们适用于需要少量固体颗粒的应用场合,以及不经常清理的场合。如果固体容易从筛网冲洗,并且流体可以排放到大气中,排放口上的排放阀将允许在不移除筛网的情况下进行清除,并且不中断工艺流程。

    特点

    • 机加工阀座确保完美贴合可拆卸的不锈钢筛网
    • 所有尺寸都配有法兰吹气盖,垫圈和塞子
    • 可以安装泄放阀代替塞子来去除颗粒物
    • 可以安装在垂直或水平管道中,并在筛网下端连接放气口

    连接标准法兰
    公称直径DN50-DN600
    压力等级PN16
    结构长度EN558-1 series 1
    温度范围-20°C ~ +230°C
    表面处理环氧喷涂

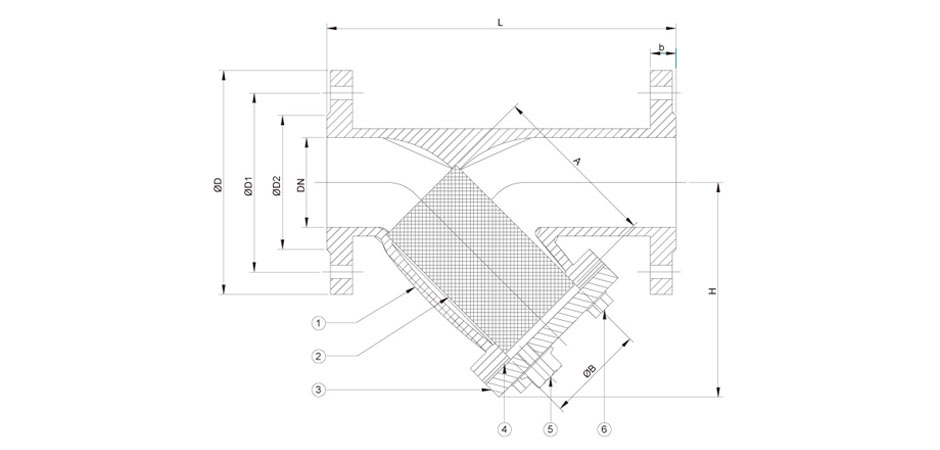

    编号零件名称材质
    1阀体球墨铁柱
    2筛网SS304
    3阀盖球墨铸铁
    4阀盖垫圈PTFE
    5塞子SS304
    6螺栓SS304


    尺寸ABbDD1D2HL重量(kg)
    DN英寸
    502"1005419165125901302309
    652 1/2"125691918514510315529012
    803"165831920016012218531017
    1004"1851051922018015423035028
    1255"2051291925021018627040040
    1506"2261561928524020730048046
    2008"2902052034029526440060082
    25010"38925622400355328500730127
    30012"46030525455410374580850200
    35014"56035527520470438682980320
    40016"600405285805254907851100420
    45018"835470306405855509131200610
    50020"855520327156506109701250775
    60024"107062536840770725116014501050
