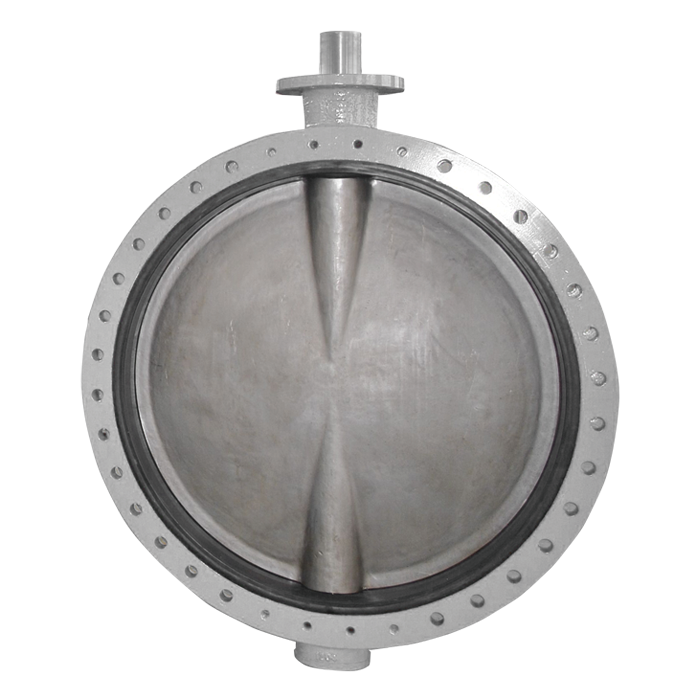

双法兰蝶阀  ★★★★
  • A45
  • 概述

    A45双法兰蝶阀的特点是在阀体内径直到法兰面处有一个整体硫化阀座。双法兰设计适用于全压加载,适用于重工业,造船业,严苛的真空应用和水处理行业,如饮用水,污水处理和废水应用。

    特点

    • ISO5211整体法兰及标准阀轴适合直接安装执行器
    • 阀杆防窜设计保证了现场使用的安全性
    • 整体硫化阀座保护阀体和阀轴不与介质接触
    • 阀轴板间无销连接没有暴露的销钉和螺栓
    • 单法兰安装是可能的
    • 可以安装在任何需要的位置
    • 在全压力额定值下气密密封关闭
    • 大流量和足够的强度

    连接标准对夹式
    公称直径DN50-DN2200
    工作压力16bar for DN50-DN300, 10bar for DN350-DN2200
    法兰标准EN1092 PN10/16, ASME B16.5 Class150
    结构长度EN558 Series 13
    上法兰ISO 5211
    密封测试ISO 5208 Category 3, API 598 Table 5
    温度范围-40°C to +130°C (取决于压力,介质和材质)
    操作装置手柄,齿轮箱,气动头,电动头

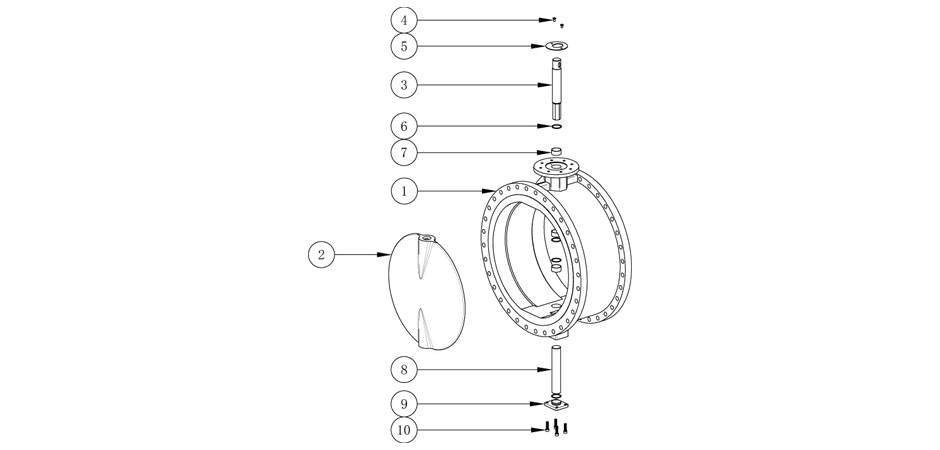

    No.零件名称材质
    1阀体ASTM A536 65-45-12, WCB, CF8M结合NBR或EPDM
    2阀板ASTM A536 65-45-12 Nylon coated, CF8, CF8M, 2507, 1.4462
    3阀轴SS420, SS431
    4螺钉SS304
    5护圈SS201
    6防尘密封圈NBR
    7轴承RPTFE with Graphite on I.D.
    8下阀轴SS420, SS431
    9底盖同阀体
    10螺栓SS304

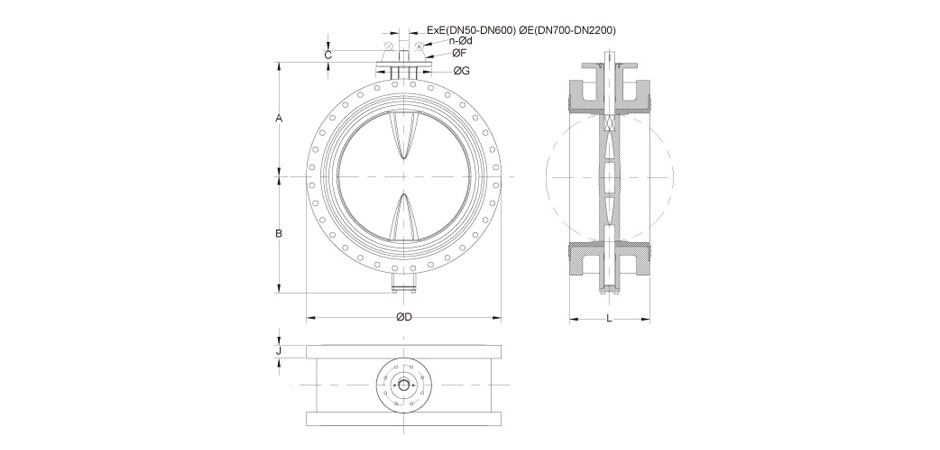

    尺寸 A B C D E F n d G J L 重量
    DN 英寸 (kg)
    50 2" 142 80 13.5 165 9 70 4 10 90 15 108 9
    65 2 1/2" 155 89 13.5 185 9 70 4 10 90 15 112 10
    80 3" 161 95 13.5 200 9 70 4 10 90 17 114 12
    100 4" 180 114 13.5 229 11 70 4 10 90 17 127 16
    125 5" 193 127 17.5 254 14 70 4 10 90 19 140 24
    150 6" 205 139 17.5 285 14 70 4 10 90 19 140 29
    200 8" 250 175 24.5 343 17 102 4 12 90 21 152 39
    250 10" 282 203 25 406 22 102 4 12 125 23 165 60
    300 12" 326 242 25 483 22 102 4 12 125 24 178 82
    350 14" 358 267 30 533 27 125 4 14 150 24 190 108
    400 16" 380 301 30 597 27 125 4 14 150 28 216 145
    450 18" 422 381 39 640 36 140 4 18 175 33 222 183
    500 20" 479 387 39 710 36 140 4 18 175 40 229 230
    600 24" 562 457 49 840 46 165 4 22 210 40 267 303
    700 28" 560 465 95 910 63.35 254 8 18 300 40 292 410
    750 30" 610 508 95 984 63.35 254 8 18 300 43 308 552
    800 32" 620 519 95 1025 63.35 254 8 18 300 43 318 610
    900 36" 692 576 130 1125 75 254 8 18 300 46 330 750
    1000 40" 735 640 130 1255 85 254 8 22 300 50 410 945
    1100 44" 813 735 150 1355 85 254 8 22 300 53 450 1120
    1200 48" 917 783 150 1485 105 298 8 22 350 57 470 1350
    1400 56" 1000 925 200 1685 120 356 8 32 415 60 530 1700
    1500 60" 1050 950 200 1820 140 356 8 32 415 78 570 2000
    1600 64" 1150 1045 200 1930 140 356 8 32 415 65 600 2500
    1800 72" 1260 1156 280 2130 160 406 8 40 475 70 670 3500
    2000 80" 1363 1350 280 2345 160 406 8 40 475 75 760 4000
    2200 88" 1500 1430 300 2555 180 483 12 40 560 85 636 4500
