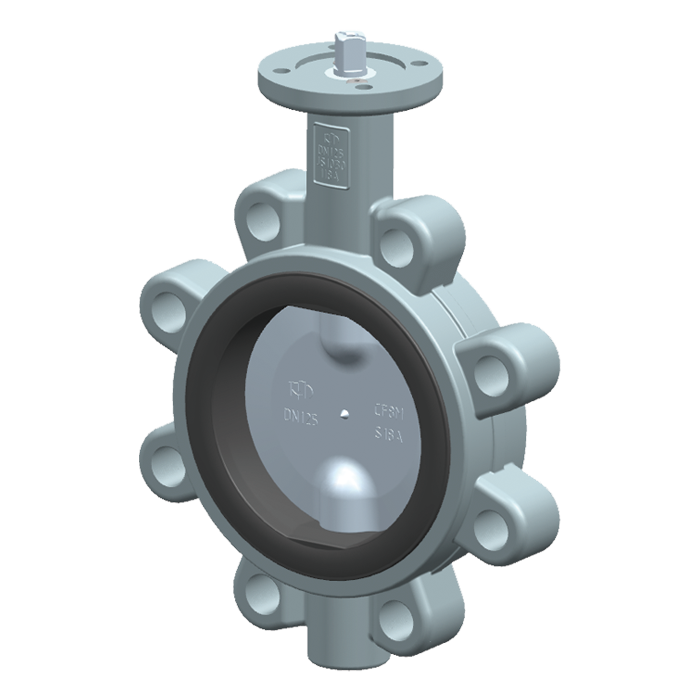

凸耳软密封蝶阀 ★★★★ A24
概述 A24系列凸耳软密封蝶阀具有靠背嵌入式阀座,流线型阀板和无销轴板牢固连接的特点,易于在许多工业应用中使用,如纸浆和造纸,化工,采矿,水处理,发电厂等。凸耳阀体内的台阶设计使得阀门按照规定方向可以耐末端全压力。 特点 • ISO5211顶部法兰连同轴方适合直接安装执行器 • 阀杆防窜出设计保证了现场使用的安全性 • 防尘圈可防止湿气渗入阀轴区域 • 由于使用了靠背嵌入式阀座设计,因此适用于全压和全真空服务 • 凸耳阀体内的台阶设计使得阀门按照规定方向可以耐末端全压力 • 阀轴板连接没有暴露螺销钉和螺栓 • 不需要法兰垫圈 • 在关闭位置安装时没有损坏阀门的危险 • 在全压力额定值下气密密封关闭 • 阀板设计流畅,流量大,强度足够 • 带O型密封圈的丝堵防止底部阀杆的泄漏
连接标准 | 凸耳式 | 公称直径 | DN50-DN2000 | 工作压力 | 16bar for DN50-DN300, 10bar for DN350-DN2000 | 法兰标准 | DN50-DN300: EN1092 PN10/16, ASME B16.5 Class150, JIS B2239 10K/16K, BS10 Table D/E | DN350-DN2000: EN1092 PN10/16, ASME B16.5 Class150, BS10 Table D/E | 结构长度 | EN558 Series 20, API 609 Table 1 | 上法兰 | ISO 5211 | 密封测试 | ISO 5208 Category 3, API 598 Table 5 | 温度范围 | -40°C to +180°C (取决于压力,介质和材质) | 操作装置 | 手柄,齿轮箱,气动头,电动头 |

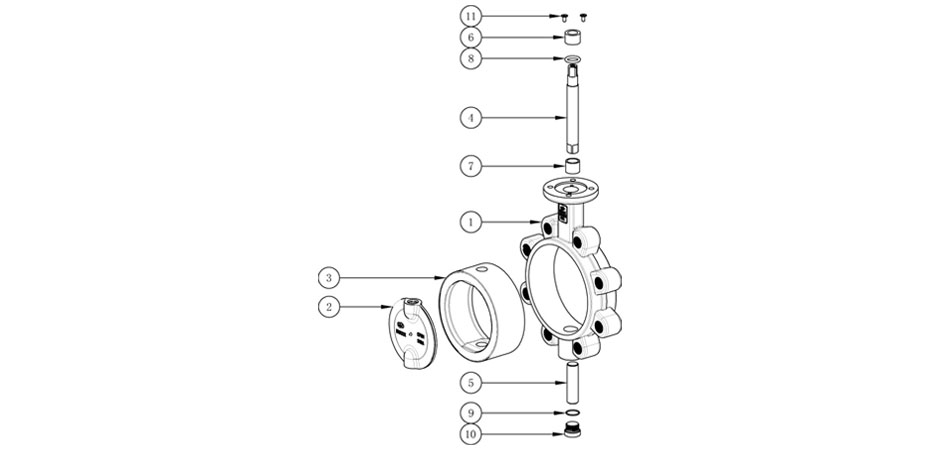

No. | 零件名称 | 材质 | 1 | 阀体 | ASTM A536 65-45-12, WCB, CF8M | 2 | 阀板 | ASTM A536 65-45-12 尼龙涂层, CF8, CF8M, 2507, 1.4462 | 3 | 阀座 | EPDM, NBR, FPM | 4 | 阀轴 | SS420, SS431 | 5 | 下阀轴 | SS420, SS431 | 6 | 防窜圈 | Nylon for DN50-DN300, SS304 for DN350-DN2000 | 7 | 轴承 | RPTFE with Graphite on I.D. | 8 | 防尘密封圈 | NBR | 9 | 防尘密封圈 | NBR | 10 | 螺塞 | 碳钢镀锌:DN50-DN300; 底盖:DN350-DN2000 同阀体材质带SS304螺栓 | 11 | 螺钉 | SS304 |

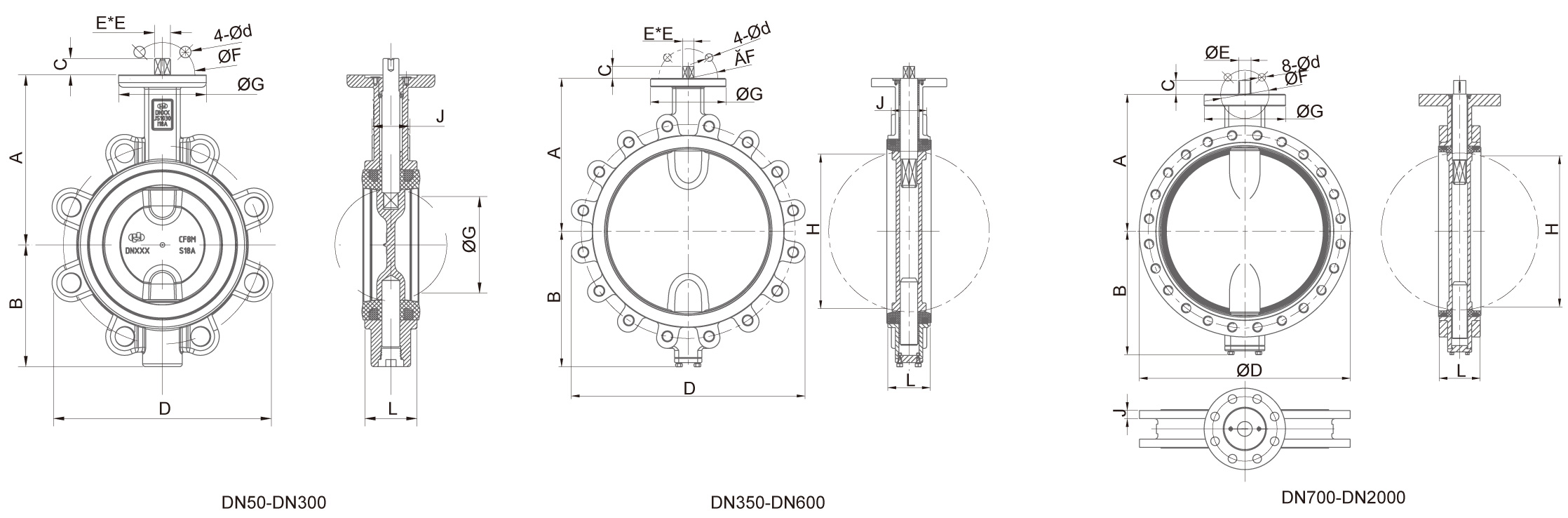

尺寸 | A | B | C | D | E | F | d | G | H | J | L | 重量(kg) | DN | 英寸 | 50 | 2" | 126 | 78 | 13.5 | 117 | 9 | 50 | 8 | 70 | 31 | 34 | 43 | 2.8 | 65 | 2 1/2" | 134 | 84 | 13.5 | 131 | 9 | 50 | 8 | 70 | 45 | 36 | 46 | 3.7 | 80 | 3" | 138 | 92 | 13.5 | 176 | 9 | 50 | 8 | 70 | 64 | 36 | 46 | 5.1 | 100 | 4" | 167 | 114 | 13.5 | 206 | 11 | 70 | 10 | 90 | 91 | 40 | 52 | 6.9 | 125 | 5" | 180 | 129 | 17.5 | 236 | 14 | 70 | 10 | 90 | 110 | 44 | 56 | 9.3 | 150 | 6" | 203 | 144 | 17.5 | 258 | 14 | 70 | 10 | 90 | 146 | 44 | 56 | 10.5 | 200 | 8" | 228 | 179 | 24.5 | 321 | 17 | 102 | 12 | 125 | 193 | 50 | 60 | 17.4 | 250 | 10" | 266 | 216 | 25 | 395 | 22 | 102 | 12 | 125 | 241 | 57 | 68 | 28.1 | 300 | 12" | 291 | 247 | 25 | 461 | 22 | 102 | 12 | 125 | 292 | 66 | 78 | 40 | 350 | 14" | 332 | 273 | 30 | 511 | 27 | 125 | 14 | 150 | 329 | 62 | 78 | 55 | 400 | 16" | 363 | 317 | 30 | 580 | 27 | 125 | 14 | 150 | 376 | 84 | 102 | 85 | 450 | 18" | 397 | 348 | 39 | 630 | 36 | 140 | 18 | 175 | 425 | 94 | 114 | 114 | 500 | 20" | 425 | 393 | 39 | 700 | 36 | 140 | 18 | 175 | 475 | 110 | 127 | 144 | 600 | 24" | 498 | 453 | 49 | 823 | 46 | 165 | 22 | 210 | 573 | 120 | 154 | 227 | 700 | 28" | 626 | 531 | 90 | 928 | 63.1 | 254 | 18 | 300 | 674 | 54 | 165 | 342 | 750 | 30" | 660 | 564 | 90 | 984 | 63.1 | 254 | 18 | 300 | 727 | 54 | 165 | 400 | 800 | 32" | 666 | 601 | 90 | 1061 | 63.1 | 254 | 18 | 300 | 771 | 60 | 190 | 485 | 900 | 36" | 722 | 660 | 110 | 1170 | 74.7 | 254 | 18 | 300 | 839 | 60 | 203 | 605 | 1000 | 40" | 806 | 728 | 120 | 1290 | 83.7 | 298 | 22 | 350 | 939 | 60 | 216 | 776 | 1100 | 44" | 826 | 771 | 140 | 1404 | 94.7 | 298 | 22 | 350 | 1036 | 50 | 255 | 985 | 1200 | 48" | 941 | 874 | 150 | 1511 | 104.7 | 298 | 22 | 350 | 1137 | 62 | 276 | 1190 | 1400 | 56" | 1000 | 940 | 175 | 1685 | 139.9 | 356 | 32 | 415 | 1351 | 62 | 279 | 1380 | 1600 | 64" | 1155 | 1085 | 195 | 1930 | 160 | 356 | 32 | 415 | 1548 | 65 | 318 | 2054 | 1800 | 72" | 1200 | 1170 | 195 | 2170 | 174.5 | 406 | 39 | 475 | 1703 | 70 | 356 | 3075 | 2000 | 80" | 1363 | 1360 | 245 | 2345 | 199 | 406 | 39 | 475 | 1938 | 75 | 406 | 4500 |
|
连接标准 | 凸耳式 | 公称直径 | DN50-DN2000 | 工作压力 | 16bar for DN50-DN300, 10bar for DN350-DN2000 | 法兰标准 | DN50-DN300: EN1092 PN10/16, ASME B16.5 Class150, JIS B2239 10K/16K, BS10 Table D/E | DN350-DN2000: EN1092 PN10/16, ASME B16.5 Class150, BS10 Table D/E | 结构长度 | EN558 Series 20, API 609 Table 1 | 上法兰 | ISO 5211 | 密封测试 | ISO 5208 Category 3, API 598 Table 5 | 温度范围 | -40°C to +180°C (取决于压力,介质和材质) | 操作装置 | 手柄,齿轮箱,气动头,电动头 |
概述 A24系列凸耳软密封蝶阀具有靠背嵌入式阀座,流线型阀板和无销轴板牢固连接的特点,易于在许多工业应用中使用,如纸浆和造纸,化工,采矿,水处理,发电厂等。凸耳阀体内的台阶设计使得阀门按照规定方向可以耐末端全压力。 特点 • ISO5211顶部法兰连同轴方适合直接安装执行器 • 阀杆防窜出设计保证了现场使用的安全性 • 防尘圈可防止湿气渗入阀轴区域 • 由于使用了靠背嵌入式阀座设计,因此适用于全压和全真空服务 • 凸耳阀体内的台阶设计使得阀门按照规定方向可以耐末端全压力 • 阀轴板连接没有暴露螺销钉和螺栓 • 不需要法兰垫圈 • 在关闭位置安装时没有损坏阀门的危险 • 在全压力额定值下气密密封关闭 • 阀板设计流畅,流量大,强度足够 • 带O型密封圈的丝堵防止底部阀杆的泄漏
No. | 零件名称 | 材质 | 1 | 阀体 | ASTM A536 65-45-12, WCB, CF8M | 2 | 阀板 | ASTM A536 65-45-12 尼龙涂层, CF8, CF8M, 2507, 1.4462 | 3 | 阀座 | EPDM, NBR, FPM | 4 | 阀轴 | SS420, SS431 | 5 | 下阀轴 | SS420, SS431 | 6 | 防窜圈 | Nylon for DN50-DN300, SS304 for DN350-DN2000 | 7 | 轴承 | RPTFE with Graphite on I.D. | 8 | 防尘密封圈 | NBR | 9 | 防尘密封圈 | NBR | 10 | 螺塞 | 碳钢镀锌:DN50-DN300; 底盖:DN350-DN2000 同阀体材质带SS304螺栓 | 11 | 螺钉 | SS304 |
尺寸 | A | B | C | D | E | F | d | G | H | J | L | 重量(kg) | DN | 英寸 | 50 | 2" | 126 | 78 | 13.5 | 117 | 9 | 50 | 8 | 70 | 31 | 34 | 43 | 2.8 | 65 | 2 1/2" | 134 | 84 | 13.5 | 131 | 9 | 50 | 8 | 70 | 45 | 36 | 46 | 3.7 | 80 | 3" | 138 | 92 | 13.5 | 176 | 9 | 50 | 8 | 70 | 64 | 36 | 46 | 5.1 | 100 | 4" | 167 | 114 | 13.5 | 206 | 11 | 70 | 10 | 90 | 91 | 40 | 52 | 6.9 | 125 | 5" | 180 | 129 | 17.5 | 236 | 14 | 70 | 10 | 90 | 110 | 44 | 56 | 9.3 | 150 | 6" | 203 | 144 | 17.5 | 258 | 14 | 70 | 10 | 90 | 146 | 44 | 56 | 10.5 | 200 | 8" | 228 | 179 | 24.5 | 321 | 17 | 102 | 12 | 125 | 193 | 50 | 60 | 17.4 | 250 | 10" | 266 | 216 | 25 | 395 | 22 | 102 | 12 | 125 | 241 | 57 | 68 | 28.1 | 300 | 12" | 291 | 247 | 25 | 461 | 22 | 102 | 12 | 125 | 292 | 66 | 78 | 40 | 350 | 14" | 332 | 273 | 30 | 511 | 27 | 125 | 14 | 150 | 329 | 62 | 78 | 55 | 400 | 16" | 363 | 317 | 30 | 580 | 27 | 125 | 14 | 150 | 376 | 84 | 102 | 85 | 450 | 18" | 397 | 348 | 39 | 630 | 36 | 140 | 18 | 175 | 425 | 94 | 114 | 114 | 500 | 20" | 425 | 393 | 39 | 700 | 36 | 140 | 18 | 175 | 475 | 110 | 127 | 144 | 600 | 24" | 498 | 453 | 49 | 823 | 46 | 165 | 22 | 210 | 573 | 120 | 154 | 227 | 700 | 28" | 626 | 531 | 90 | 928 | 63.1 | 254 | 18 | 300 | 674 | 54 | 165 | 342 | 750 | 30" | 660 | 564 | 90 | 984 | 63.1 | 254 | 18 | 300 | 727 | 54 | 165 | 400 | 800 | 32" | 666 | 601 | 90 | 1061 | 63.1 | 254 | 18 | 300 | 771 | 60 | 190 | 485 | 900 | 36" | 722 | 660 | 110 | 1170 | 74.7 | 254 | 18 | 300 | 839 | 60 | 203 | 605 | 1000 | 40" | 806 | 728 | 120 | 1290 | 83.7 | 298 | 22 | 350 | 939 | 60 | 216 | 776 | 1100 | 44" | 826 | 771 | 140 | 1404 | 94.7 | 298 | 22 | 350 | 1036 | 50 | 255 | 985 | 1200 | 48" | 941 | 874 | 150 | 1511 | 104.7 | 298 | 22 | 350 | 1137 | 62 | 276 | 1190 | 1400 | 56" | 1000 | 940 | 175 | 1685 | 139.9 | 356 | 32 | 415 | 1351 | 62 | 279 | 1380 | 1600 | 64" | 1155 | 1085 | 195 | 1930 | 160 | 356 | 32 | 415 | 1548 | 65 | 318 | 2054 | 1800 | 72" | 1200 | 1170 | 195 | 2170 | 174.5 | 406 | 39 | 475 | 1703 | 70 | 356 | 3075 | 2000 | 80" | 1363 | 1360 | 245 | 2345 | 199 | 406 | 39 | 475 | 1938 | 75 | 406 | 4500 |
|
