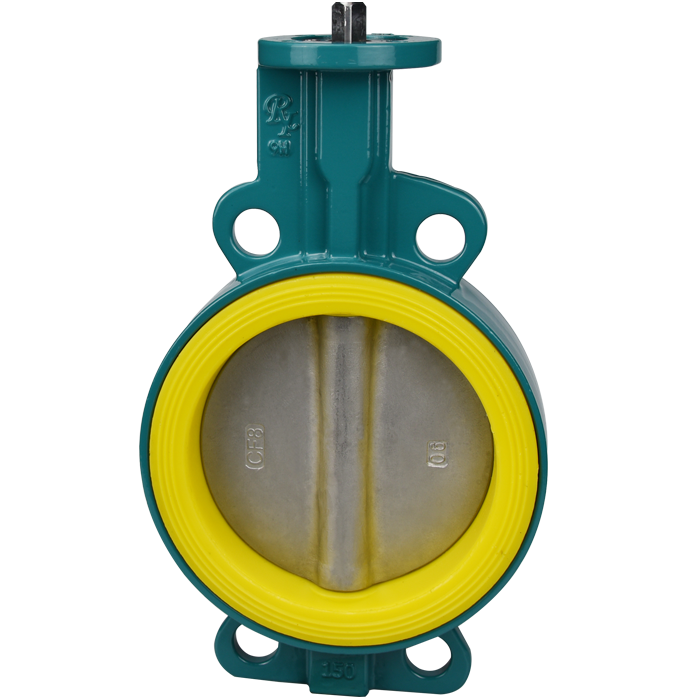

对夹软密封蝶阀  ★★★★★
  • A31
  • 概述

    A31 系列耐磨中线蝶阀采用锁扣式阀座设计, 球形密封面阀板和高强度板轴无销连接,广泛可靠应用于多种工业领域,特别是在采矿业、散料干粉输送、造纸厂以及浆体和高磨损领域作为专门方案。
    现场可更换的阀座将阀体阀轴与介质完全隔离,重载结构可承受从真空到 285psi 压力,使得该系列在食品饮料加工,真空脱硫,船舶,HVAC,海水淡化,空分,水处理等领域成为更优选择。


    连接标准对夹式
    公称直径DN50-DN2000
    最高工作压力可达 20bar
    工作压力DN50-DN200:真空 ~16bar
    DN250-DN2000:真空 ~10bar
    法兰标准EN1092 PN10/16, ASME B16.5 Class150
    结构长度EN558 Series 20, API 609 Table 1
    上法兰ISO 5211
    密封测试ISO 5208 Category 3, API 598 Table 5
    温度范围-40°C to +200°C (取决于压力、介质和材质)
    操作装置手柄,齿轮箱,气动头,电动头

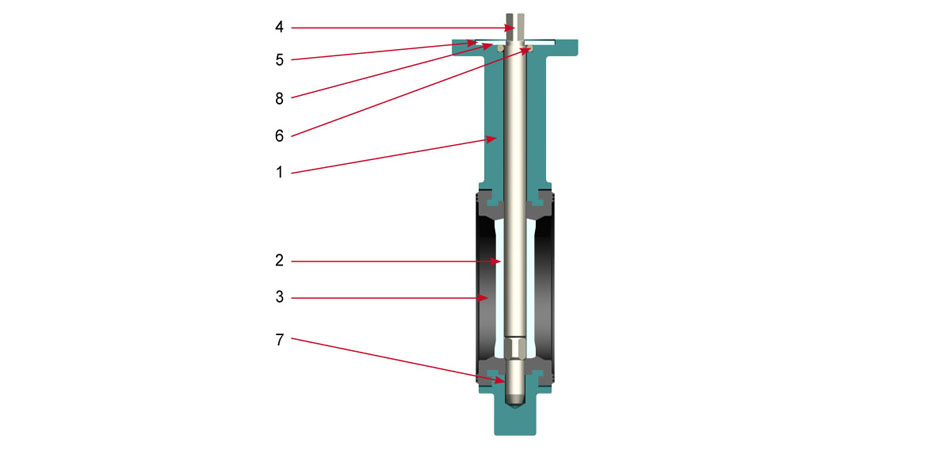

    No. 零件名称 材质
    1 阀体 灰铁,球墨铸铁,铸钢,不锈钢
    2 阀板 球墨铸铁 + 镀镍, 球墨铸铁 + 尼龙, 不锈钢, 不锈钢 + 碳化钨, 不锈钢 + PU ,双相钢,超级双相钢
    3 阀座 丁腈橡胶, 耐磨丁腈橡胶, 三元乙丙, 耐高温三元乙丙, 聚氨酯, 氟橡胶, PTFE
    4 阀轴 不锈钢 431
    5 防窜圈 不锈钢
    6 防尘密封圈 丁腈橡胶
    7 衬套 尼龙, RPTFE ( 不锈钢阀体 )
    8 螺钉 不锈钢

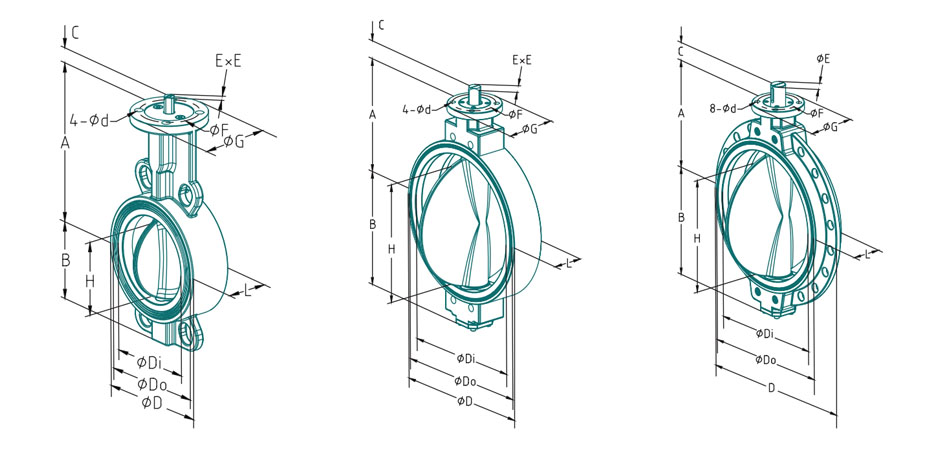

    尺寸 A B C D Di Do E F d G H L 重量
    (kg)
    DN 英寸
    25/32 1"/1 1/4" 110 51 13.5 75 34 61 9 50 8 70 19 30 1.5
    40 1 1/2" 130 54 13.5 85 42 71 9 50 8 70 28 33 2
    50 2" 135 72 19 94 52 86 11 70 10 90 32 43 3
    65 2 1/2" 150 83 19 115 67 104 11 70 10 90 50 46 4
    80 3" 161 92 19 135 81 122 11 70 10 90 69 46 5
    100 4" 177 105 19 151 101 140 11 70 10 90 88 52 6
    125 5" 195 120 19 185 127 141 14 70 10 90 115 56 8
    150 6" 208 133 19 204 151 195 14 70 10 90 141 56 9
    200 8" 239 170 25 265 202 248 17 70 10 90 194 60 13
    250 10" 281 200 32 320 254 301 22 102/125 12/24 150 240 68 23
    300 12" 316 236 32 375 300 354 22 102/125 12/24 150 290 78 31
    350 14" 332 254 40 425 339 401 22 125 14 150 330 80 43
    400 16" 367 301 40 475 388 451 27 125 14 150 377 102 58
    450 18" 397 341 65 535 440 515 36 140 18 175 425 114 95
    500 20" 437 382 65 590 490 573 36 140 18 175 475 127 125
    600 24" 522 464 80 695 590 660 46 165 22 210 570 154 180
    700 28" 560 531 90 910 695 775 63.1 254 18 300 674 165 252
    750 30" 610 564 90 984 750 832 63.1 254 18 300 727 165 290
    800 32" 620 601 90 1025 795 875 63.1 254 18 300 771 190 367
    900 36" 692 660 110 1125 865 960 74.7 254 18 300 839 203 465
    1000 40" 735 728 120 1255 965 1060 83.7 298 22 350 939 216 606
    1100 44" 813 771 140 1355 1065 1183 94.7 298 22 350 1036 255 805
    1200 48" 917 874 150 1485 1155 1285 104.7 298 22 350 1137 276 900
    1400 56" 1000 940 175 1685 1380 1490 139.9 356 32 415 1351 279 1158
    1600 64" 1150 1085 195 1930 1570 1695 160 356 32 415 1548 318 1684
    1800 72" 1260 1170 195 2130 1770 1893 174.5 406 39 475 1703 356 2645
    2000 80" 1363 1360 245 2345 1945 2099 199 406 39 475 1938 406 4000
