刀型闸阀 ★★★★ D11

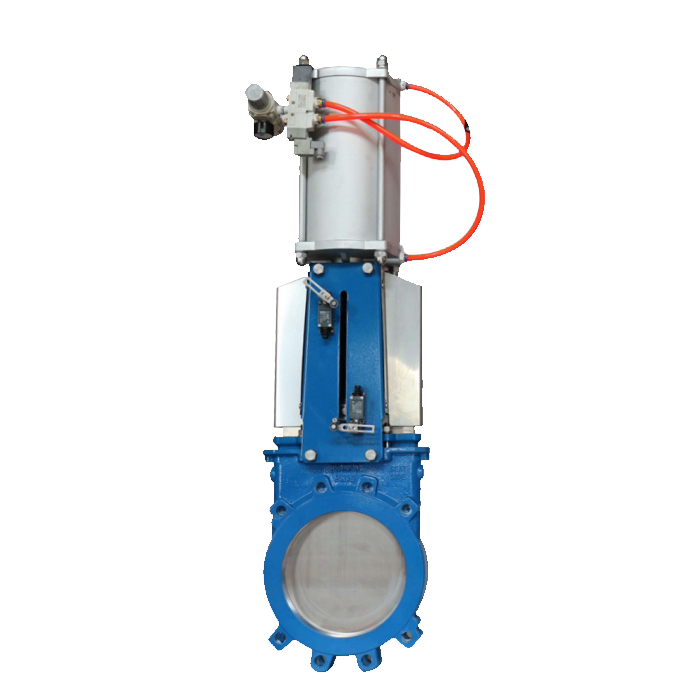

概述 D11系列刀型闸阀广泛用于纸浆,污泥,生物质,粉末和废物等各种介质。该阀门有斜边闸门,可以有效地穿过不同的介质。在关闭位置,闸门被推到阀座上以实现紧密可靠的密封。 特点 • 可靠的关闭 • 坚固而灵活顶部结构 • 许多材料可用于不同等级的腐蚀 • 半凸耳对夹安装 • 单向密封、阀体上有箭头指示流向 • 闸门在阀体内引导,几乎没有间隙 • 填料和O型圈确保弹性并降低操作扭矩
设计标准 | MSS SP-81 | 连接标准 | 半凸耳对夹 | 尺寸 | 2"-48" | 压力等级 | 2"-5" 200PSI, 6"-12" 150PSI, 14"-24" 100PSI, 28"-48" 60PSI | 结构长度 | MSS SP-81, TAPPI TIS 405-8 | 温度范围 | -29°C ~ +600°C | 防腐 | 环氧喷涂,不锈钢酸洗钝化 |

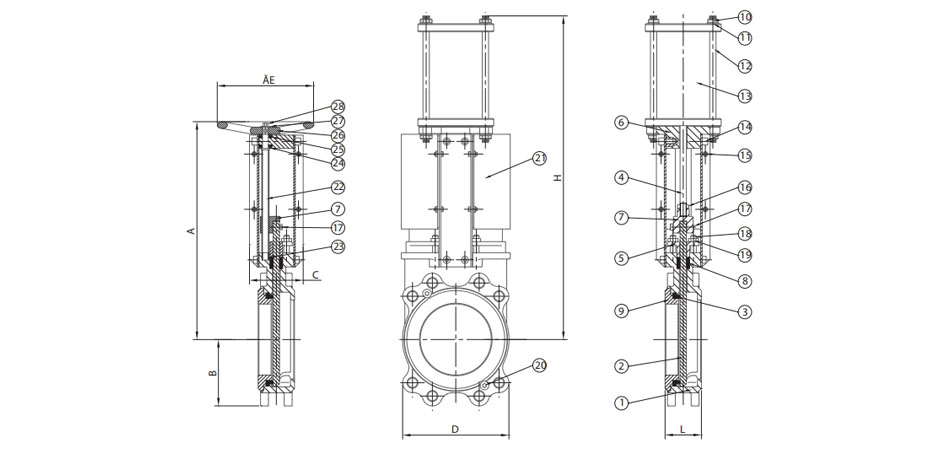

编号 | 零件名称 | 材质 | 1 | 阀体 | CF8M | CF8 | ASTM A536 65-45-12 | 2 | 闸门 | SS316L | SS304 | SS304 | 3 | 阀座 | EPDM,NBR,FPM,带FPM O型圈的PTFE | 4 | 活塞杆 | SS304 | SS304 | SS430 | 5 | 密封压盖 | CF8M | CF8 | ASTM A536 65-45-12 | 6 | 轭 | CF8M | CF8 | ASTM A536 65-45-12 | 7 | 闸门U型钩 | SS304 | SS304 | ASTM A536 65-45-12 | 8 | 填料 | PTFE | 9 | 阀座护圈 | SS316 | SS304 | Steel | 10 | 螺母 | SS304 | SS304 | SS304 | 11 | 垫圈 | SS304 | SS304 | SS304 | 12 | 拉杆 | SS304 | SS304 | SS304 | 13 | 气缸 | 铝合金 | 14 | 螺栓 | SS304 | SS304 | SS304 | 15 | 螺丝 | SS304 | SS304 | SS304 | 16 | 锁紧螺母 | SS304 | SS304 | SS304 | 17 | 螺丝 | SS304 | SS304 | SS304 | 18 | 螺栓 | SS304 | SS304 | SS304 | 19 | 螺母 | SS304 | SS304 | SS304 | 20 | 螺丝 | SS304 | SS304 | SS304 | 21 | 闸门安全装置 | SS304 | SS304 | Steel coated | 22 | 阀轴 | SS304 | SS304 | SS410 | 23 | 轴承 | 青铜带润滑油 | 24 | 轴承 | 黄铜 | 25 | 滑垫 | POM | 26 | 手轮 | CF8 | CF8 | ASTM A536 65-45-12 | 27 | 垫圈 | SS304 | SS304 | SS304 | 28 | 螺丝 | SS304 | SS304 | SS304 |
尺寸 | A | B | C | D | E | H | L | 手轮阀门重量(kg) | DN | 英寸 | 50 | 2" | 360 | 56 | 90 | 120 | 200 | 470 | 41 | 6 | 65 | 2 1/2" | 380 | 65 | 90 | 130 | 200 | 490 | 41 | 7 | 80 | 3" | 405 | 90 | 90 | 135 | 200 | 515 | 51 | 8 | 100 | 4" | 455 | 105 | 90 | 155 | 200 | 565 | 51 | 10 | 125 | 5" | 495 | 116 | 105 | 180 | 260 | 655 | 56 | 13 | 150 | 6" | 550 | 130 | 105 | 205 | 260 | 710 | 60 | 15 | 200 | 8" | 695 | 160 | 105 | 270 | 260 | 925 | 60 | 30 | 250 | 10" | 780 | 195 | 150 | 320 | 330 | 1115 | 69 | 40 | 300 | 12" | 880 | 230 | 150 | 380 | 330 | 1215 | 78 | 55 | 350 | 14" | 995 | 210 | 150 | 420 | 330 | 1510 | 78 | 90 | 400 | 16" | 1085 | 245 | 180 | 490 | 420 | 1600 | 89 | 120 | 450 | 18" | 1180 | 280 | 180 | 560 | 420 | 1680 | 89 | 180 | 500 | 20" | 1335 | 315 | 260 | 630 | 550 | 1940 | 114 | 240 | 600 | 24" | 1560 | 370 | 260 | 740 | 550 | 2250 | 114 | 340 | 700 | 28" | 1750 | 400 | 320 | 865 | 650 | 2610 | 118 | 460 | 750 | 30" | 1880 | 430 | 320 | 930 | 650 | 2680 | 118 | 550 | 800 | 32" | 1970 | 450 | 320 | 985 | 650 | 2830 | 118 | 700 | 900 | 36" | 2220 | 580 | 320 | 1160 | 650 | 3140 | 118 | 900 | 1000 | 40" | 2400 | 640 | 400 | 1280 | 800 | 3480 | 150 | 1500 | 1200 | 48" | 2900 | 750 | 500 | 1500 | 800 | 4400 | 150 | 2200 |
|
