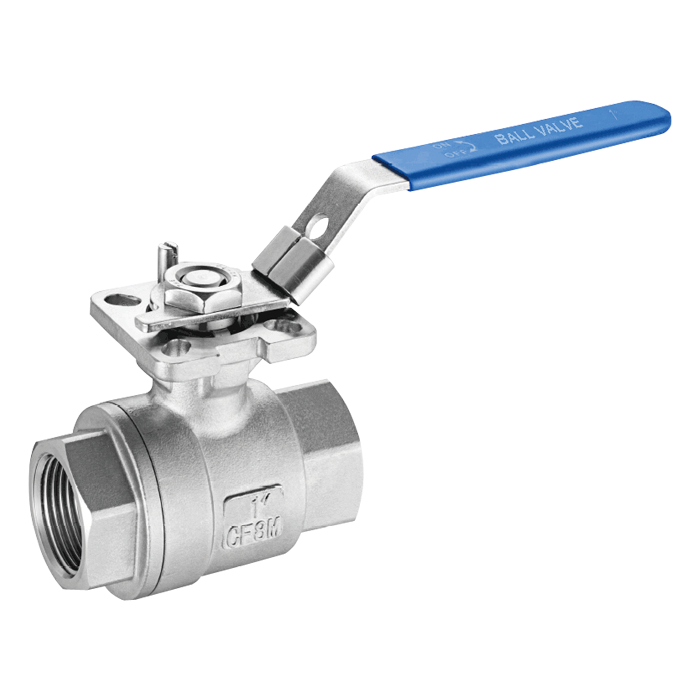

带ISO上法兰两片体螺纹球阀 ★★★★ B25
概述 B25系列带ISO上法兰两片体螺纹球阀是全通径设计,适用于阻断各种空气、气体、水、油、液等无杂质介质。 特点 • 两片体阀体紧凑设计全通径设计有更好的Kv/Cv • 精铸不锈钢铸件,表面细致 • 防脱出阀轴 • 可提供纯PTFE和25%碳纤维增强RPTFE阀座 • 球槽内有减压孔 • ISO5211整体上法兰,方便自动化 • 用于球轴体的防静电装置
连接标准 | 螺纹BSPP,或NPT,BSPT | 公称直径 | 1/2"-3" | 压力等级 | PN63 | 结构长度 | DIN3202 M3 | 温度范围 | -20°C to +200°C | 操作装置 | 手柄,气动头,电动头 |

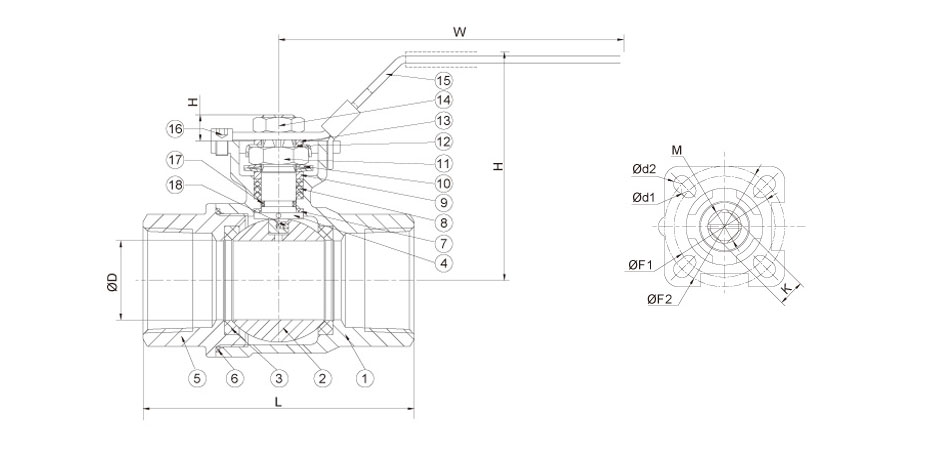

No. | 零件名称 | 材质 | 1 | 阀体 | CF8M | CF8 | WCB | 2 | 阀球 | SS316L | SS304 | SS304 | 3 | 阀座 | PTFE,RPTFE | 4 | 阀轴 | SS316L | SS304 | SS304 | 5 | 阀盖 | CF8M | CF8 | WCB | 6 | 阀体密封 | PTFE | 7 | 止推垫圈 | PTFE,RPTFE | 8 | 阀杆填料 | PTFE,RPTFE | 9 | 密封压盖 | SS304 | 10 | 碟簧 | SS304 | 11 | 螺母 | SS304 | 12 | 定位锁片 | SS304 | 13 | 垫圈 | SS304 | 14 | 螺母 | SS304 | 15 | 手柄 | SS304 | 16 | 定位螺栓 | SS304 | 17 | O型密封圈 | FPM | 18 | 防静电装置 | SS304 |
尺寸 | d | H | L | W | 安装用法兰 | 阀轴 | 重量(kg) | DN | 英寸 | ISO5211 | F1 | d1 | F2 | d2 | K | h | M | 15 | 1/2" | 15 | 74 | 75 | 110 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 0.6 | 20 | 3/4" | 20 | 88 | 80 | 120 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 0.7 | 25 | 1" | 25 | 88 | 90 | 130 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 1.1 | 32 | 1 1/4" | 32 | 92 | 110 | 140 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 1.6 | 40 | 1 1/2" | 38 | 107 | 120 | 175 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 2.4 | 50 | 2" | 49 | 115 | 140 | 175 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 3.7 | 65 | 2 1/2" | 64 | 120 | 185 | 220 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 7.6 | 80 | 3" | 76 | 132 | 205 | 270 | F07+F10 | 70 | 4.5 | 102 | 5.5 | 17 | 18 | M22 | 12.8 |
|
连接标准 | 螺纹BSPP,或NPT,BSPT | 公称直径 | 1/2"-3" | 压力等级 | PN63 | 结构长度 | DIN3202 M3 | 温度范围 | -20°C to +200°C | 操作装置 | 手柄,气动头,电动头 |
概述 B25系列带ISO上法兰两片体螺纹球阀是全通径设计,适用于阻断各种空气、气体、水、油、液等无杂质介质。 特点 • 两片体阀体紧凑设计全通径设计有更好的Kv/Cv • 精铸不锈钢铸件,表面细致 • 防脱出阀轴 • 可提供纯PTFE和25%碳纤维增强RPTFE阀座 • 球槽内有减压孔 • ISO5211整体上法兰,方便自动化 • 用于球轴体的防静电装置

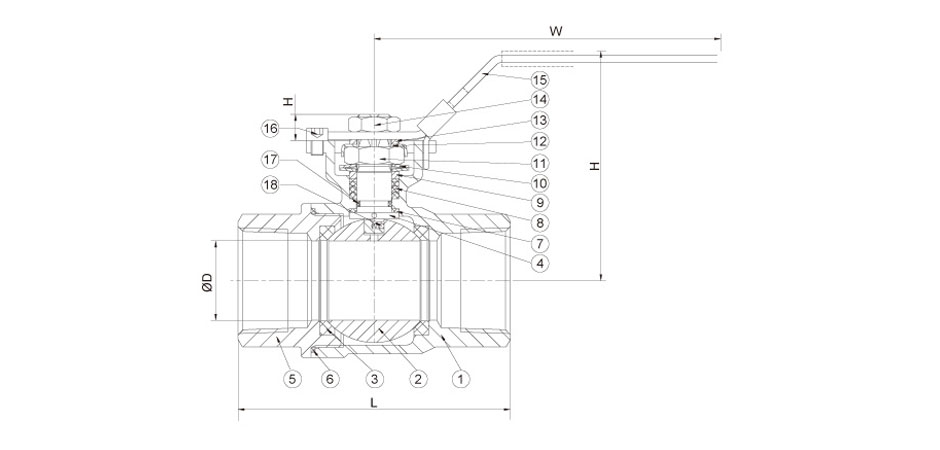

No. | 零件名称 | 材质 | 1 | 阀体 | CF8M | CF8 | WCB | 2 | 阀球 | SS316L | SS304 | SS304 | 3 | 阀座 | PTFE,RPTFE | 4 | 阀轴 | SS316L | SS304 | SS304 | 5 | 阀盖 | CF8M | CF8 | WCB | 6 | 阀体密封 | PTFE | 7 | 止推垫圈 | PTFE,RPTFE | 8 | 阀杆填料 | PTFE,RPTFE | 9 | 密封压盖 | SS304 | 10 | 碟簧 | SS304 | 11 | 螺母 | SS304 | 12 | 定位锁片 | SS304 | 13 | 垫圈 | SS304 | 14 | 螺母 | SS304 | 15 | 手柄 | SS304 | 16 | 定位螺栓 | SS304 | 17 | O型密封圈 | FPM | 18 | 防静电装置 | SS304 |
尺寸 | d | H | L | W | 安装用法兰 | 阀轴 | 重量(kg) | DN | 英寸 | ISO5211 | F1 | d1 | F2 | d2 | K | h | M | 15 | 1/2" | 15 | 74 | 75 | 110 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 0.6 | 20 | 3/4" | 20 | 88 | 80 | 120 | F03+F04 | 36 | 3 | 42 | 3 | 9 | 10 | M12 | 0.7 | 25 | 1" | 25 | 88 | 90 | 130 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 1.1 | 32 | 1 1/4" | 32 | 92 | 110 | 140 | F04+F05 | 42 | 3 | 50 | 3.5 | 11 | 12 | M14 | 1.6 | 40 | 1 1/2" | 38 | 107 | 120 | 175 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 2.4 | 50 | 2" | 49 | 115 | 140 | 175 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 3.7 | 65 | 2 1/2" | 64 | 120 | 185 | 220 | F05+F07 | 50 | 3.5 | 70 | 4.5 | 14 | 15 | M18 | 7.6 | 80 | 3" | 76 | 132 | 205 | 270 | F07+F10 | 70 | 4.5 | 102 | 5.5 | 17 | 18 | M22 | 12.8 |
|
