A74偏心凸耳蝶阀-A系列：蝶阀 ★★★★★-无锡美瑞克阀门制造有限公司

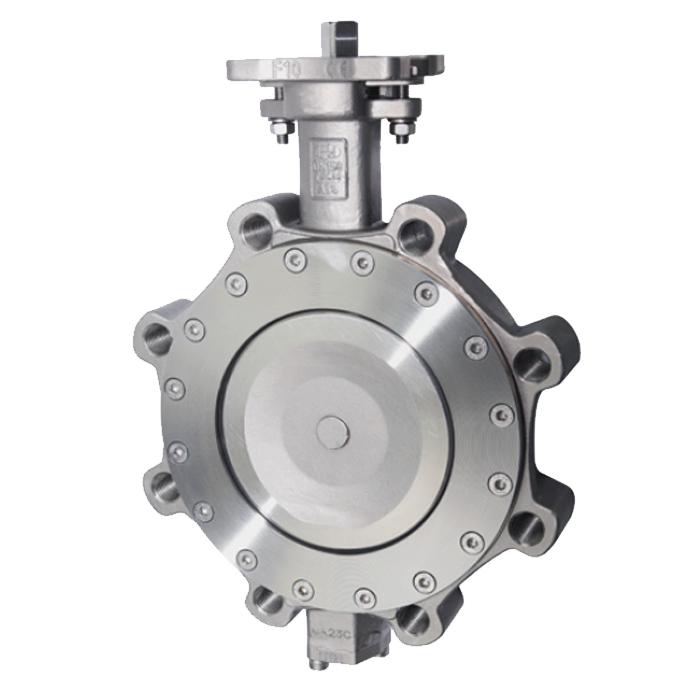

偏心凸耳蝶阀 ★★★★★

A74

概述

A74系列偏心凸耳蝶阀对需要气密关闭的各种应用提供了经济高效的解决方案。该设计采用偏心阀板和偏置轴，将灵活唇型密封系统结合到一个轻便小巧的阀体中。其结果是，在许多情况下，阀门可以代替截止阀和闸阀，但操作更简单，持续时间更长，成本更低。
显著的性能使该阀广泛应用于机场加油，碳氢化合物处理，暖通空调，空气处理，化学处理，净化气体，蒸汽和真空服务，饮用水，粉末和纸浆处理等许多应用中。
凸耳设计设计使阀门便于法兰之间的连接及末端管路连接，并节省管路长度。

特点

• 采用ISO 5211方形驱动的整轴阀杆设计
• ISO 5211整体上法兰
• 执行装置安装到位后，可轻松调整密封压盖
• 压盖螺母上的碟簧在轴和密封件之间提供可靠的密封力
• 填料压盖均匀地压紧填料和防止阀轴窜出
• 多排RPTFE或石墨V型密封圈保证阀轴自密封
• 加长上法兰高度便于管道保温
• 自加力阀座可延长使用寿命并降低维护成本• 无销轴与阀板连接使阀门便于部件更换，即使在腐蚀情况下也可靠
• 阀座压盘支撑阀座并允许轻松更换
• 减小阀门扭矩的双偏置阀板
• 用于金属座的合金硬化阀板密封面面增加了密封寿命
• 整体式阀板挡块防止阀板超行程
• 软阀座，防火阀座和金属阀座可相互更换
• PTFE内衬SS316轴承支撑阀杆并延长使用寿命
• 止推环用于防窜和防静电
• 凸耳设计能胜任末端管路安装

连接标准	凸耳式
尺寸	3"-24"
工作压力	Class150,Class300
法兰标准	ASME B16.5 Class150，Class300; EN1092 PN16, PN25, PN40
结构长度	API 609 类别 B 阀门凸耳式
密封测试	API 598
温度范围	PTFE 阀座 -29°C ~ +200°C，金属阀座 -29°C ~ +400°C
操作装置	手柄，齿轮箱，气动头，电动头

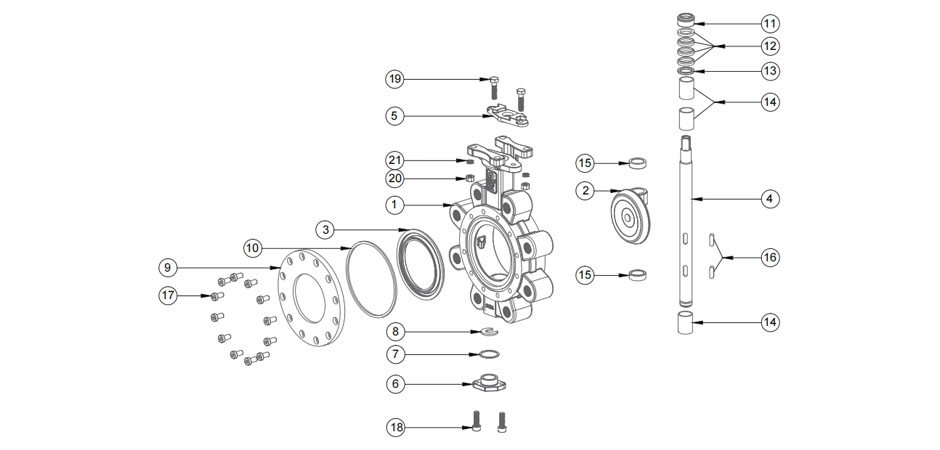

No.	零件名称	材质
1	阀体	WCB	CF8M
2	阀板	CF8*	CF8M*
3	阀座	RPTFE,SS316+RPTFE,SS316
4	阀轴	17-4 PHSS,1.4462
5	填料密封压盖	CF8
6	底盖	同阀体
7	底盖密封	石墨
8	止推垫圈	SS316
9	阀座压盘	WCB	CF8M
10	垫圈	RPTFE, 石墨
11	扣环	SS304
12	填料	RPTFE, 石墨
13	填料圈	SS316
14	轴承	SS316+PTFE
15	止推轴承	SS316
16	键	SS316
17	螺栓	SS316
18	螺栓	SS304
19	螺栓	SS304
20	螺母	SS304
21	碟簧	SS304
*根据需要在金属座阀的密封面上进行不同材料的超音速喷焊

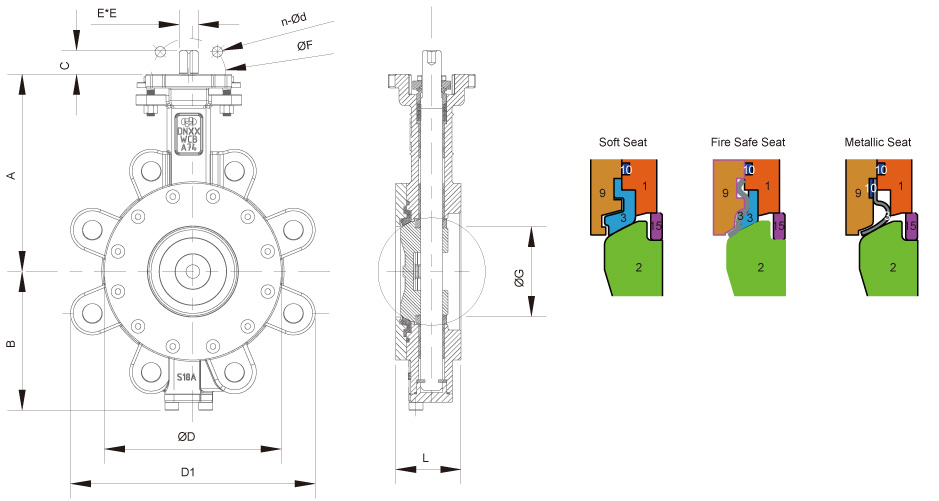

尺寸		A	B	C	D	D1	E	上法兰	G	L	重量(kg)	A	B	C	D	D1	E	上法兰	G	L	重量(kg)
DN	英寸	Class150										Class300
50	2"	126	79	13.5	92	123	11	F05	45	43	5	126	79	13.5	92	155	11	F05	45	43	6
65	2 1/2"	126	87	13.5	105	150	11	F05	45	46	6	126	87	13.5	105	178	11	F05	45	46	7
80	3"	145	100	17.5	130	156	11	F07	72	48	8	145	100	17.5	130	199	11	F07	72	48	10
100	4"	170	124	17.5	157	218	14	F07	91	54	10	170	124	17.5	157	243	14	F07	91	54	12
125	5"	185	144	17.5	186	241	14	F07	114	57	15	185	144	17.5	186	265	14	F07	114	57	18
150	6"	203	150	18.5	216	264	17	F10	145	57	20	203	150	18.5	216	312	17	F10	145	57	25
200	8"	239	186	24.5	269	325	22	F10	192	64	23	257	204	24.5	269	370	22	F10	192	73	40
250	10"	275	226	24.5	324	394	22	F10	240	71	42	288	238	30	324	438	27	F12	240	83	65
300	12"	307	251	30	380	471	27	F12	285	81	60	330	268	30	380	512	27	F12	285	92	100
350	14"	337	294	30	416	520	27	F12	328	92	100	337	294	39	416	579	36	F14	320	117	200
400	16"	368	320	30	476	585	27	F14	373	102	155	368	320	49	476	643	46	F16	363	133	260
450	18"	406	341	39	534	625	36	F16	422	114	200	406	341	49	534	705	46	F16	400	149	380
500	20"	442	383	49	588	693	46	F16	470	127	270	442	383	49	588	769	46	F25	450	159	470
600	24"	493	442	49	692	807	46	F25	570	154	420	500	442	58	692	908	55	F25	550	181	780

产品概述
技术参数
安装示意图
现场案例

连接标准	凸耳式
尺寸	3"-24"
工作压力	Class150,Class300
法兰标准	ASME B16.5 Class150，Class300; EN1092 PN16, PN25, PN40
结构长度	API 609 类别 B 阀门凸耳式
密封测试	API 598
温度范围	PTFE 阀座 -29°C ~ +200°C，金属阀座 -29°C ~ +400°C
操作装置	手柄，齿轮箱，气动头，电动头

概述

特点

No.	零件名称	材质
1	阀体	WCB	CF8M
2	阀板	CF8*	CF8M*
3	阀座	RPTFE,SS316+RPTFE,SS316
4	阀轴	17-4 PHSS,1.4462
5	填料密封压盖	CF8
6	底盖	同阀体
7	底盖密封	石墨
8	止推垫圈	SS316
9	阀座压盘	WCB	CF8M
10	垫圈	RPTFE, 石墨
11	扣环	SS304
12	填料	RPTFE, 石墨
13	填料圈	SS316
14	轴承	SS316+PTFE
15	止推轴承	SS316
16	键	SS316
17	螺栓	SS316
18	螺栓	SS304
19	螺栓	SS304
20	螺母	SS304
21	碟簧	SS304
*根据需要在金属座阀的密封面上进行不同材料的超音速喷焊

尺寸		A	B	C	D	D1	E	上法兰	G	L	重量(kg)	A	B	C	D	D1	E	上法兰	G	L	重量(kg)
DN	英寸	Class150										Class300
50	2"	126	79	13.5	92	123	11	F05	45	43	5	126	79	13.5	92	155	11	F05	45	43	6
65	2 1/2"	126	87	13.5	105	150	11	F05	45	46	6	126	87	13.5	105	178	11	F05	45	46	7
80	3"	145	100	17.5	130	156	11	F07	72	48	8	145	100	17.5	130	199	11	F07	72	48	10
100	4"	170	124	17.5	157	218	14	F07	91	54	10	170	124	17.5	157	243	14	F07	91	54	12
125	5"	185	144	17.5	186	241	14	F07	114	57	15	185	144	17.5	186	265	14	F07	114	57	18
150	6"	203	150	18.5	216	264	17	F10	145	57	20	203	150	18.5	216	312	17	F10	145	57	25
200	8"	239	186	24.5	269	325	22	F10	192	64	23	257	204	24.5	269	370	22	F10	192	73	40
250	10"	275	226	24.5	324	394	22	F10	240	71	42	288	238	30	324	438	27	F12	240	83	65
300	12"	307	251	30	380	471	27	F12	285	81	60	330	268	30	380	512	27	F12	285	92	100
350	14"	337	294	30	416	520	27	F12	328	92	100	337	294	39	416	579	36	F14	320	117	200
400	16"	368	320	30	476	585	27	F14	373	102	155	368	320	49	476	643	46	F16	363	133	260
450	18"	406	341	39	534	625	36	F16	422	114	200	406	341	49	534	705	46	F16	400	149	380
500	20"	442	383	49	588	693	46	F16	470	127	270	442	383	49	588	769	46	F25	450	159	470
600	24"	493	442	49	692	807	46	F25	570	154	420	500	442	58	692	908	55	F25	550	181	780
